| 荷电HOPOWER工频单进单出在线HO系列 UPS |
 |
|
HO系列是一款先进理想的在线式正弦波不间断电源供电系统，运用高频载波技术及IGBT功率器件，能精确控制UPS各种运转参数，为您的精密设备提供优质、可靠的交流电源。其应范围广泛，从微电脑到大型计算机、通讯系统到工业自控设备都可以使用。
HO系列的在线式设计，在有市电时 ，会随时对市电电源不断追踪调整，在市电中断时 ，能无间断的从备用电池上提供储备电能输出。在过载或变流器失效异常的情形下， UPS 自动转换到旁路状态，由市电供电输出，若过载消失，会再自动恢复到正常状态供给设备使用。 转换时间均在 4 毫秒内，使您的设备完全不受影响。实现全自动不间断供电，提高了您电脑及设备的利用率及耐用性。
典型应用：
●数据处理设备和系统；●微机/服务器/网络；●工作站
●自动化及控制系统； ●医院生命维持系统；●小型办公系统；
●电信系统； ●金融系统； ●监控和数据采集系统。
HO系列技术指标
|
HO2K～20K(单进单出机型) |
|
型号 |
HO1K |
HO2K |
HO3K |
HO6K |
HO10K |
HO15K |
HO20K |
|
容量(KW) |
1KVA/0.8 |
2KVA/1.6 |
3KVA/2.4 |
6KVA/4.8 |
10KVA/8 |
15KVA/12 |
20KVA/16 |
|
输入电压 |
单相两线+地线,220V±25% |
|
电池电压 |
48V |
96V/192V |
192V |
|
噪音 |
≤52dB(距离1m) |
≤60dB(距离1m) |
|
尺寸(W×D×Hmm) |
530×264×592 |
630×343×725 |
|
重量(Kg)(不含电池) |
30 |
40 |
45 |
60 |
105 |
130 |
160 |
HO系列通用参数
|
输入 |
频率 |
50Hz/60Hz±10% |
|
功率因数 |
≥95% |
|
输出 |
电压 |
220V±0.5% |
|
电压调整 |
稳压±1%，动态±2%，（0-100%负载变化<20ms） |
|
频率稳定度 |
50Hz/60Hz±0.5%（电池供电时） |
|
频率扭转率 |
小于1Hz/秒 |
|
瞬间加载情况 |
±0.4%（100%瞬间负载变化） |
|
谐波失真 |
线性负载小于3%（满载），整流总谐波小于5% |
|
过载容量 |
150% |
|
波形 |
正弦波 |
|
效率 |
输入交流至输出交流 |
95%以上 |
|
转换时间 |
市电失存或复原 |
0秒 |
|
UPS转BYPASS |
小于4毫秒 |
|
电池 |
类型 |
铅酸密封免维护 |
|
充电时间 |
完全充电后8小时充电至90% |
|
警告声 |
电池放电 |
主电源失效，每4秒钟鸣叫一次 |
|
电池低压，每1秒钟鸣叫一次 |
|
电池放电停止，连续鸣叫 |
|
故障异常 |
连续鸣叫 |
|
内部保护装置LCD面板 |
电池 |
电池低能量自动关机，无熔丝开关保护 |
|
过载 |
过载（110~150%）30秒后自动跳至BYPASS，自动恢复 |
|
过温度 |
UPS内部温度>85℃，自动跳至BYPASS |
|
输出短路 |
限流，自动关机，保险丝及无熔丝开关保护 |
|
UPS异常 |
自动跳至BYPASS由市电供电 |
|
杂讯滤波器 |
10~10KHz at 40 db；100KHz~100MHz at 70db |
|
LCD显示幕 |
显示输入、输出电压、频率、电池电压、输出功率（%） |
|
电池BVL |
1只LED，电池低电压时会明亮 |
|
外观环境 |
温度 |
-10~50℃ |
|
相对湿度 |
0%~93%（非结露性） |
|
操作情况 |
距海平面3000公尺以下 |
|
|
荷电UPS的卓越性能 |
|
人性化智慧型液晶显示面板设计 |
|
|
采用最先进的高频载波技术，提高输出准度，缩减积与重量，应用了最新回路设计科技，使开关功率损耗降到最小，因而大幅提升了整机效率，功率因数特高，不会对市电产生谐波干扰，并且降低了功率损耗。 |
|
荷电UPS具有人性化的指示面板，可以显示出UPS出前各工作状况，市电、电池、输出、负载、机内状态等讯息均可通过面板液晶显示出来，大大方便了操作和使用者。 |
 |
超智能的电源管理软件 |
 |
| |
通过RS232接口实行远程监控，向外提供市电、电池、输出负载、机内状态都详尽讯息，并具有系统的自我测试功能，定时开关机功能，各种不同状态的侦测报警功能，成为真正智慧型UPS。 |
|
最强大CPU精确控制 |
|
|
精确的自我侦测电路随时对运动中之CPU进行动作点之侦测,对电池深度放电、超载、过温、输入电压过高、短路等异常状况皆迅速回应，确保UPS可靠和经久耐用。 |
|
|
完善的保护功能 |
|
|
全系列UPS采用功能强大的最新型微处理机,能精准地掌控UPS各项参数，确保UPS随时处于最佳工作状态，提供负载全面的保护。 |
 |
|
快捷简易的维护 |
|
|
荷电UPS采用最好的模组式电路设计，出现故障时，经由自我侦测电路即可迅速查明故障原因，即时进行检修，节省时间，降低费用，提高UPS有效运行时间 |
|
|
弹性十足的电池备份时间 |
|
|
为满足用户对长延时供电的需求，设计出功能强大可增减组合的长延时充电板，可随电池饱和状况及室温变化调整充电周期，对电池作到最佳保护，延长电池使用寿命。 | 中小功率单进单出HO系列UPS主机解决方案 |
HO系列UPS主机为电池外置机型,直流工作电压为48V(1-3KVA)/192V(4-10KVA),需配置4(1-3KVA)/16(4-10KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数，然后根据电池配置采用不同规格的电池柜进行安装。
HO系列UPS单机应用配置图如下：

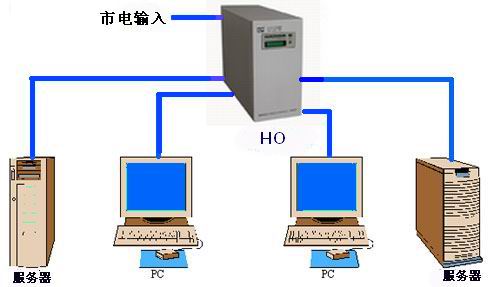

HO单机应用配置图
这种配置是一种非常传统和长期应用的方案，优点是采购成本低，缺点是单机运行可靠性不高，配电系统中存在单点故障，一旦UPS主机发生故障将导致用户负载设备直接受市电影响。
针对更高可靠性的环境应用，还可以采用下面的串联热备份结构配置，这种配置方案采用两台同容量的HO UPS主机，具体应用时将一台主机串联在另一台UPS主机的旁路上，从而保证任何一台主机发生故障时，都有一台正常的UPS主机为负载设备提供稳定、干净的电源：

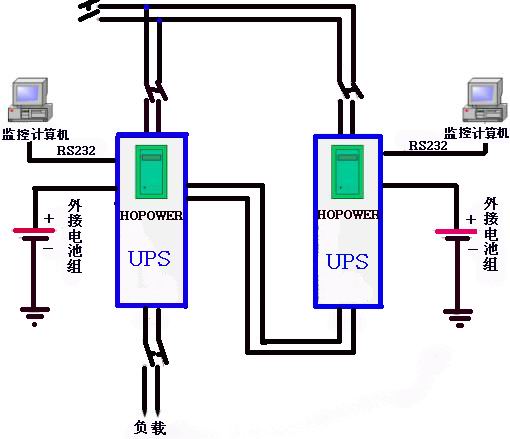

HO串联热备份配置示意图
